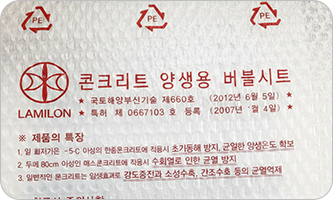

건설인들이 개발한 중원GLB 양생버블시트

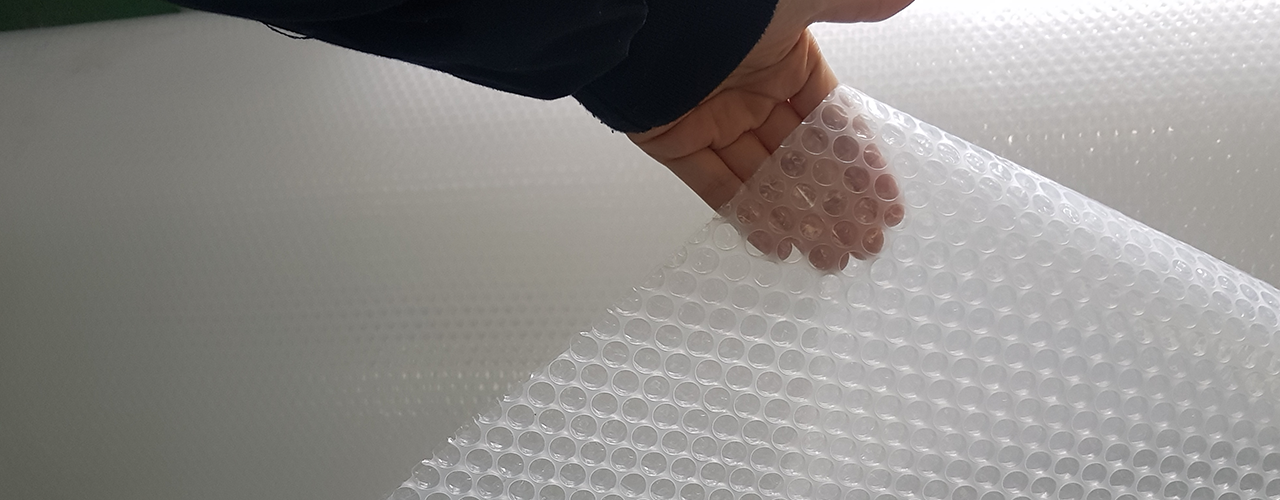

㈜ 중원G.L.B의 LAMILON 양생버블시트는 산학협력을 통해 고품질의 생산기술력과 전문적인 건설지식이 어우러져 다양한 환경의 실무현장 적용 및 연구를 통해 개발된 제품입니다. 현대의 건축물은 고층화, 대형화 및 복잡화 추세로 다양한 시공기술과 새로운 재료의 개발이 지속적으로 요구되어지고 있고 특히, 초고층 건축물의 경우 건설공기의 중요성으로 연중시공이 불가피하여 혹독한 환경의 서중 및 한중 환경에서도 우수한 품질의 콘크리트 공사가 가능할 뿐 아니라 경제성과 시공성이 우수하고 친환경소재를 사용하여 탈탄소화 건설 이미지 개선에도 크게 기여하고 있는 LAMILON 양생버블시트입니다.
품명 이중양생버블시트 (8T) 자세히보기 일중양생버블시트 (4T) 자세히보기 라미론시트 (6T)
권장 사용 한중(동계용) 서중 (하계용) 범용
적용 한중콘크리트·
기초매스콘크리트		 서중콘크리트·
지하부		 범용
특징 영하 5도 단독사용 표면노출 대비
4배이상 균열절감
1. 높은 시공 효율성 (재단 및 설치 편리)
2. 기존 공법 대비 높은 경제성 (다 회 사용 가능)
3. 산업폐기물 최소화 (재활용 가능한 원단 사용)
*좌우로 스크롤하여 확인하세요.
이름 일중양생버블시트
라미론시트
이중양생버블시트
광발열양생시트
사이즈 2M*100M 1.8M*50M 2M*50M 2M*50M
두께 4MM 6MM 8MM 8MM
시공1롤당 면적 200㎡ 90㎡ 100㎡ 100㎡
사용권장시기 5월 ~ 9월 1월 ~ 12월 10월 ~ 3월 10월 ~ 3월
*좌우로 스크롤하여 확인하세요.
브로셔 다운 제품구매 납품실적증명
콘크리트 양생시 주요 문제점
겨울철(한중) 여름철(서중)
겨울철(한중)

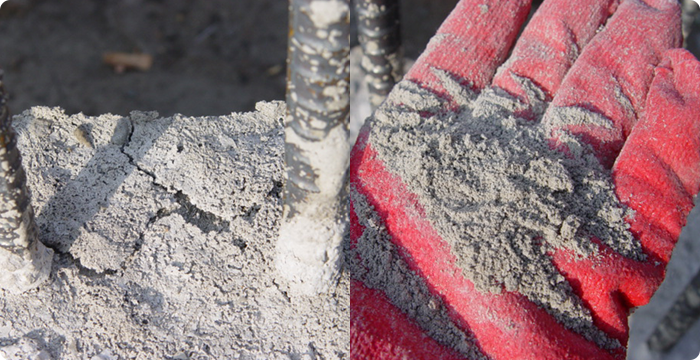

초기 콘크리트의 동결에 따른 초기 동해가 발생되고, 응결 및 경화지연으로 인한 강도발현 저하 문제 발생됨. 기존에는 이를 해결하기 위해 가열설비를 이용하고 있으나 비경제적이고, 질식사고, 화재위험 등 시공에 불편함이 발생합니다.
문제
한중 콘크리트 타설시 양생 문제점
해결
중원양생버블시트의 작용과 효과(한중)
동결로 인한 응결 및 경화지연에 따른
강도발현 저하 문제 발생
중원지엘비
2중양생버블시트
사용시
· 영하의 저온 환경에서 초기 동해 발생 방지
· 수화열을 효과적으로 단열·보온하여 내부 온도 유지
· 급격한 외기 온도 변화로 인한 온도 저하 최소화
· 초기 재령 강도 확보 시간 단축으로 공정 기간 단축
· 가열 양생 대비 시공이 간편하고 비용 효율성 우수
· 화재 위험 및 일산화탄소 중독 등 안전사고 예방
*좌우로 스크롤하여 확인하세요.
여름철(서중)

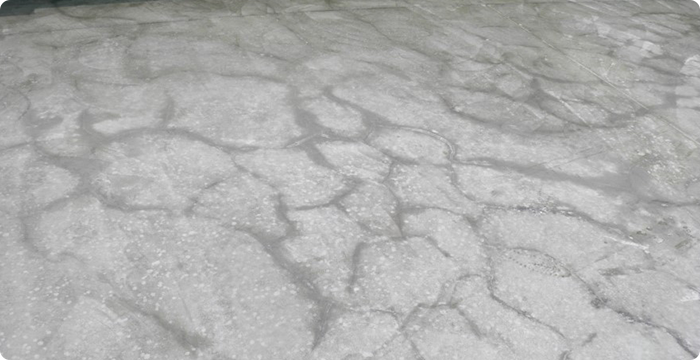

콘크리트 양생 시 초기 습윤상태를 유지하는 것이 매우 중요한데, 여름에는 적절한 양생방법을 강구하지 않으면 급속한 수불증발로 인한 소성수축균열이 발생할 수 있고, 충분한 수화반응이 얻어지지 않게 되면 균열이 다수 발생하여 외관의 손상, 장기강도의 증진을 기대할 수 없고 내구성 저하 및 치명적인 구조결함 등의 결과를 초래합니다.
문제
서중 콘크리트 타설시 양생 문제점
해결
중원양생버블시트의 작용과 효과(서중)
급격한 수분증발로 인한 소성수축균열에 따른
내부 결합력 약화 및 구조적 내구성저하 문제 발생
중원지엘비
일중양생버블시트
사용시
· 수분 증발을 억제하여 콘크리트 표면 습도 안정화
· 매스 콘크리트의 소성수축균열 발생 억제
· 외부 고온 유입 차단으로 과열 현상 방지
· 내부 수화열을 안정적으로 유지하여 온도 편차 저감
· 콘크리트 내부 온도 상승·하강의 급변 현상 완화
· 균일한 양생 환경 조성으로 품질 편차 최소화
· 비닐·휄트부직포 등 기존 피복재 대비 우수한 성능 확보
*좌우로 스크롤하여 확인하세요.
시공적용 건설사
적용현장 누계
491
만㎡
SINCE 2007
아파트/물류센터/생산플랜트
382
만㎡
공공기관/학교/병원
27
만㎡
랜드마크
38
만㎡
고속도로/교량
24
만㎡
발전소/처리장
11
만㎡
군부대
9.2
만㎡
특허 / 인증서

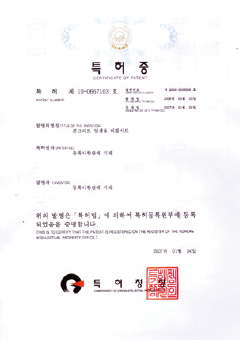

특허증

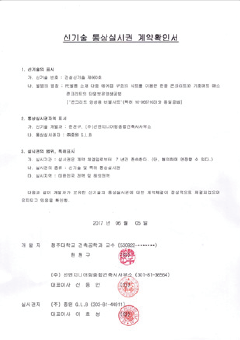

통상실시권권

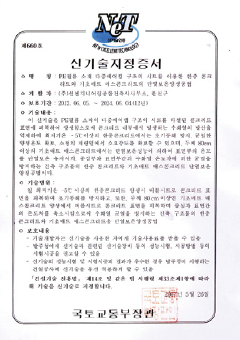

신기술서

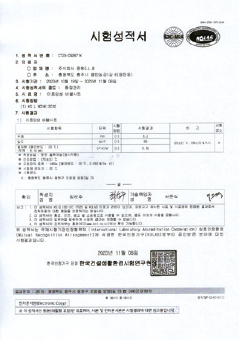

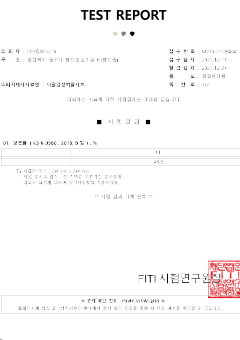

열저항성적서
열보온율 성적서
이중양생버블시트 적용 콘크리트
• 한중콘크리트

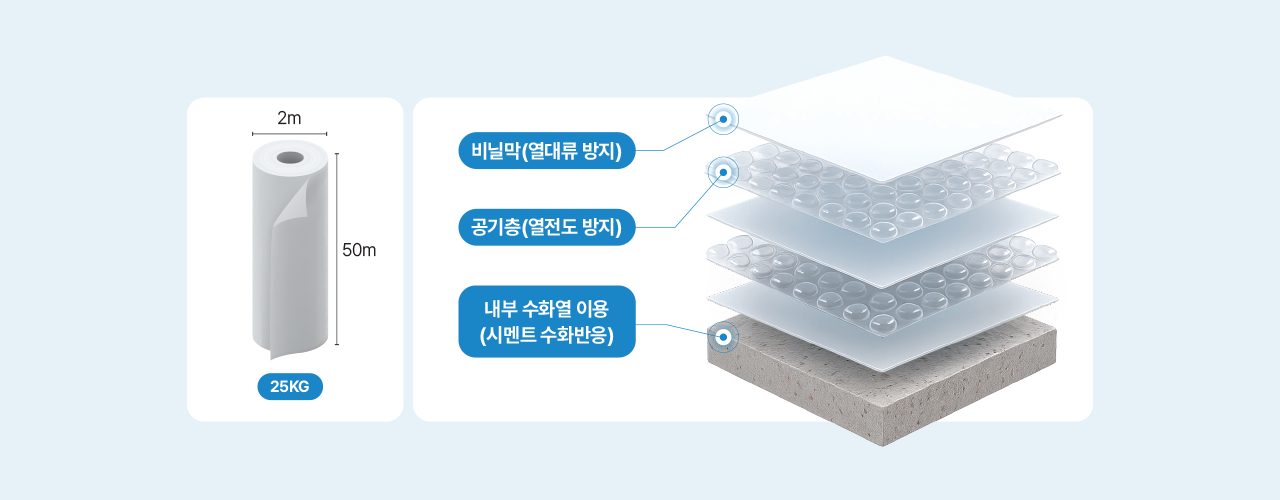

기존의 가열 온풍 양생방법이 아닌 친환경적인 소재를 사용한 LAMILON버블시트를 이용하여 콘크리트 표면에 피복양생함으로써 콘크리트 수화열을 보온하여 초기동해 방지, 균일한 양생온도, 소정의 재령에서 소요강도 확보가 가능하도록 하는 단열보온양생공법

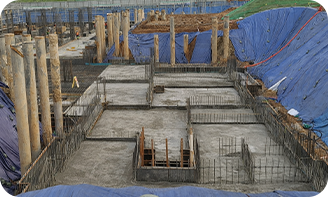

• 매스콘크리트
기초매트 매스콘크리트에서 LAMILON버블시트의 우수한 단열성에 의해 콘크리트 표면부의 온도를 단열보온 유지시켜 중심부와 표면부간의 온도차의 내부구속에 의한 균일을 억제하는 단열양생공법
타 양생 공법 대비 양생버블시트 효과
이중양생버블시트(8T, 동절기양생) 경제성

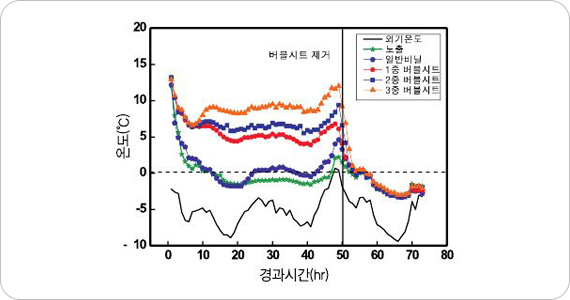

버블시트 종류별 온도이력

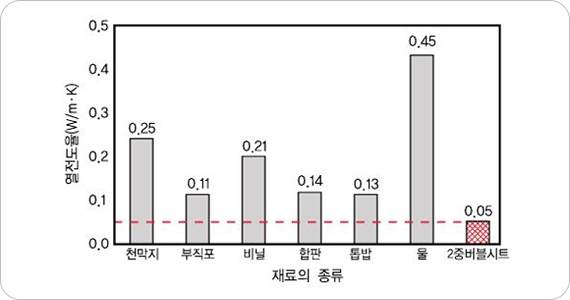

양생재료 종류별 열전도율
공법 한중양생버블시트 방동제 가열보온양생 (가시설)
품질관리 • 안정된 양생온도 관리
• 초기 동해 방지
• 표면 건조수축 균열방지
• 신구 접착성 우수 		• 동해방지, 표면 보온양생 필요
• 신구 접착성 검증 필요
• 외기노출시 표면 균열발생 우려
• 현장 시험배합기간 필요 		• 동해방지
• 불규칙한 양생온도로 품질저하
• 표면건조 수축균열 발생
• 탄화가스에 의한 품질저하
공정관리 • 장 SPAN 동시 타설가능
• 공기단축 탁월, 시공 JOINT축소 		• 공기단축가능
• 장 SPAN 동시타설 		• 공사기간 소요, 가시설 설치, 해체기간
• SPAN별 분리타설, 시공 JOINT 큼
경제성 • 1,850원/㎡ (41,000㎡시공 4회 전용)
(롯데물류센타 현장기준 : 1천 9백만원) 		• 11,000원/㎥
(재료비 : 4억 1천만원) 		• 14,000원/㎡(연료비 포함)
(총소요액 : 5억 3천만원)
현장관리 • 시공성 우수
• 정리정돈 용이, 100% Recycling 제품		 • 시공성 우수
• 표면 보온 양생포 처리		 • 시공성 난이
• 천막 폐기물 반출
*좌우로 스크롤하여 확인하세요.
타 양생 공법 대비 양생버블시트 효과
일중양생버블시트(4T, 하절기양생) 기능성
실제 포설테스트를 하여 확인한 결과 표면 노출대비 4배 이상 균열이 감소의 효과가 있음을 확인함.

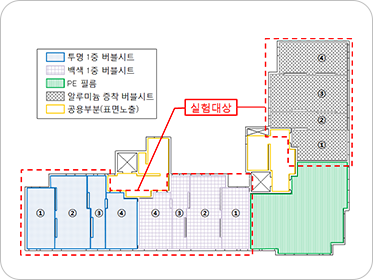

1층 백색버블시트 및 비닐시공 평면도

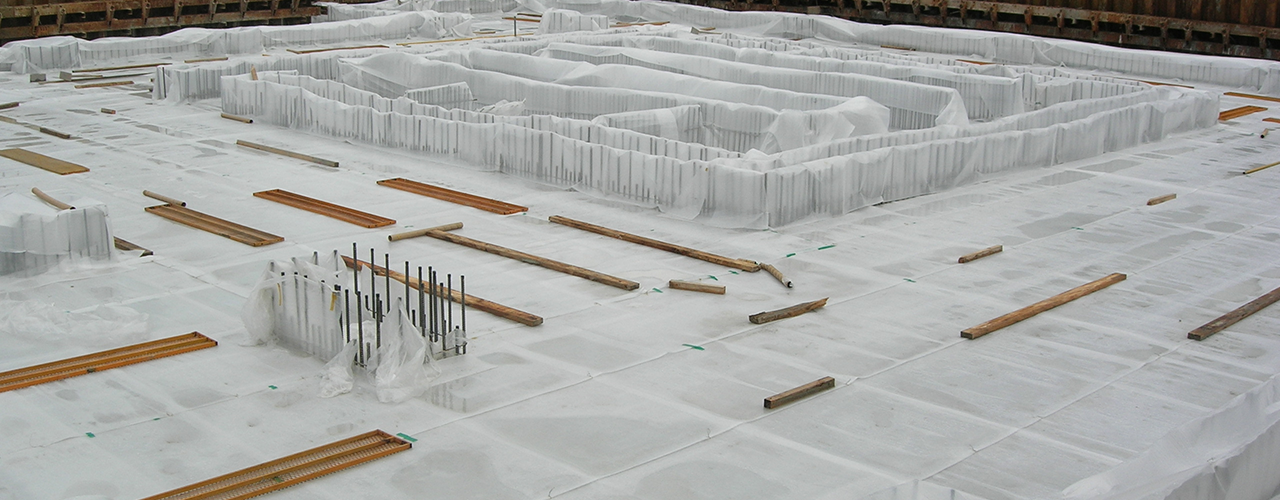

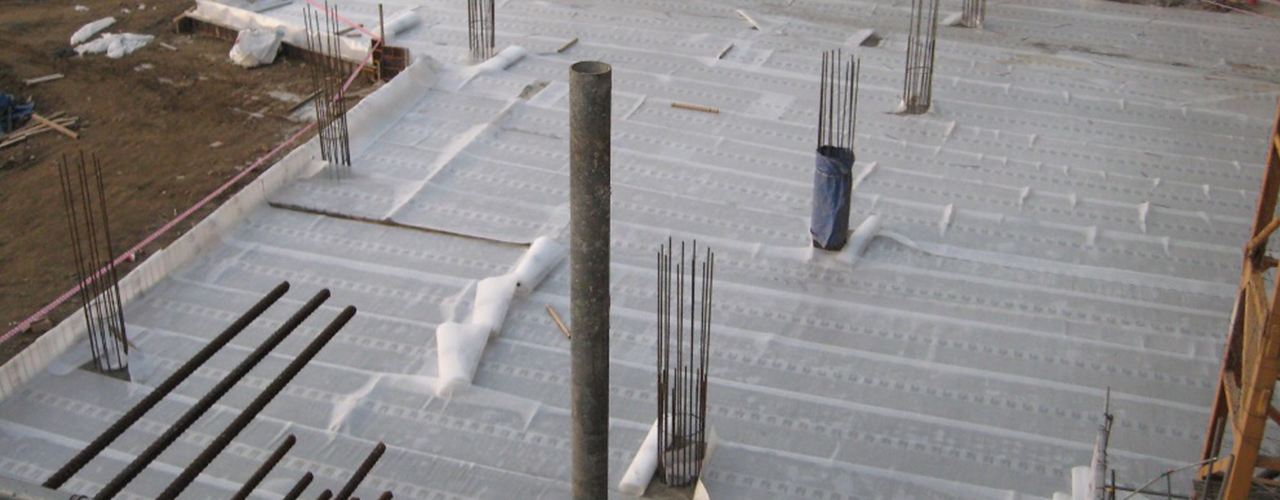

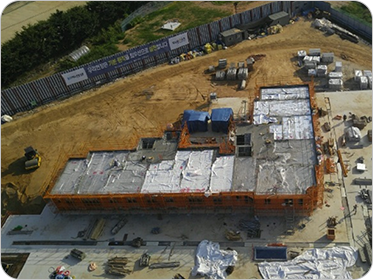

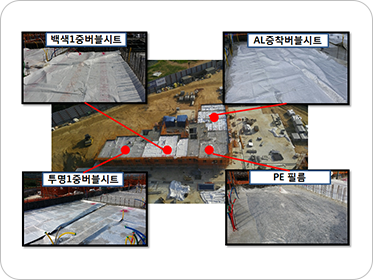

종류별 시트 시공전경
비닐시공 전경
균열양상
표면노출 | 균열52개

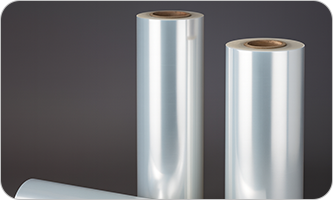

PE필름 | 균열26개
1중 투명 버블시트 | 균열22개
알루미늄 증착 버블시트 | 균열14개
1중 백색 버블시트 | 균열12개
1중 백색 버블시트 사용시 표면 노출에 대비 4배 이상 균열 감소
타 양생 공법 대비 양생버블시트 효과
일중양생버블시트(4T, 하절기양생) 경제성
보편적으로 사용되었던 PE 필름과 비교하였을 때 14% 이상 절감이 가능하며 성능 대비 월등한 경제성을 가지고 있다.
표면양생 방법별 경제성 분석 (면적:118㎡ 기준, 10회 적용시)
비용
방법
 1중 백색 버블시트 PE 필름 비고
재료비 413,000 511,500 1중 백색버블시트 : 3,500/㎡ (실링작업포함)
PE 필름 : 310/㎡ (실제 투입량 165㎡)
인건비 422,440 422,440 358원/㎡ (포설, 정리)
폐기물 처리비 20,897 5,310 44,273/㎥
균열 보수비 3,330 65,880 1,315/m
합계 859,667
(85.5%) 		1,005,130
(100%) 		PE 필름 대비 14.5% 절감가능
*좌우로 스크롤하여 확인하세요.
광발열양생시트

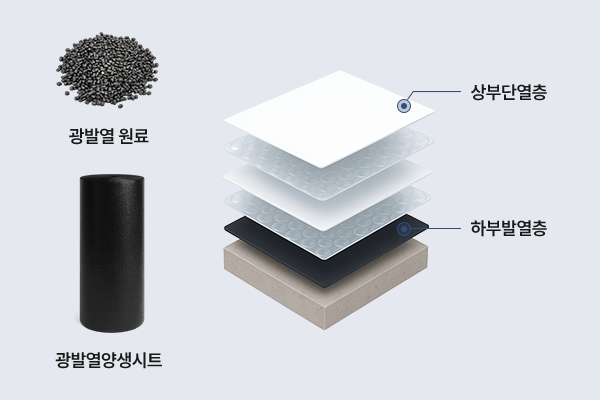

5layer로 구성된 광발열양생시트는 상부단열층, 하부 발열층이 핵심기술.
상부층의 2중 버블시트는 PE복합구조로 열손실을 최소화하며, 빛을 투과시킴.
하부층의 광발열양생시트는 빛을 흡수하여 빛을 열로 전환하여 발열함.

2중버블시트(상부단열층) : 흰색으로 빛 투과 및 단열
광발열양생시트(하부발열층) : 흑색으로 빛 흡수 및 발열
제품소개서
JWGLB 광발열양생시트 특징
초기양생
한중기간 초기동해피해 방지 초기양생조건 신속 도달
온도상승
기존 제품 대비 6~15% 온도상승 보온유지 효과 확인(4계절)
적산온도
재령 14일, 28일 적산온도 기존제품 대비 우수
초기강도
콘크리트 품질 상승
초기강도와 반발경도 등 조기품질확보
균열저감
매스콘크리트의 경우 양생시 발생하는 균열저감 효과 확인
친환경
광원을 활용 친환경적
온도상승 효과 확보
비용효율
구매 후 시공 전용회수에
따른 비용 경제성 효율 창출
간편시공
천막 및 보양막 시공 후 가열
양생 대비 쉽고 간편한 양생 방법
특수제작용 양생버블시트
설명
모든 제품에 대해 현장상황 고려하여 사이즈, 스펙, 옵션 사항 등 맞춤제작이 가능합니다. 건설 현장 세대별 챔버별로 맞춤 재단가능하며, 최대폭 12M, 최대 4중(16T) 버블시트 구조 제작가능합니다.
종류
- 단열/방품 등 갱폼용 시트
- 수직거푸집 양생버블시트
- 난연/차음용 시트
- PC콘크리트 양생시트
- 대형건축물 기둥 양생시트

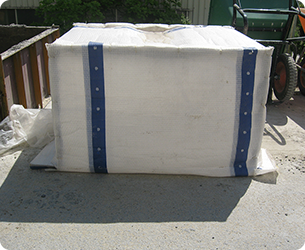

- 박스형 커버, 포장재 등
추가가능옵션
(이외 협의가능)
- 출입용 입구(양면지퍼)
- 고정용 아일렛
- 메쉬버블시트 (장력을 늘려서 내구도 향상)

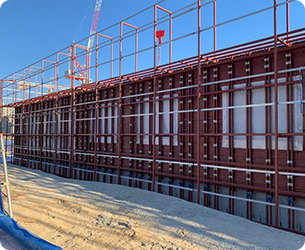

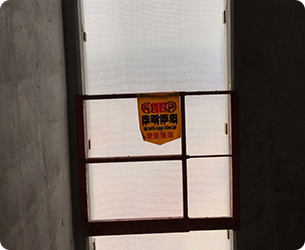

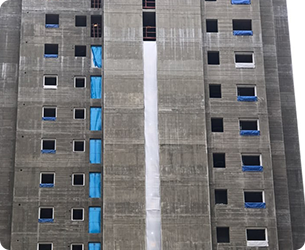

단열 갱폼용 버블시트
건축물 측면에 개구부(창문위치)가 발생하는데, 거푸집(갱폼 등) 시공 및 탈형 후에도 보온양생이 필요하며, 갱폼용 버블시트는 보강재 (HD MESH)를 추가하여 인장성능을 높여, 방풍성, 단열성, 방음성, 시공성 및 전용성을 확보하여 건축물 측면 개구부를 통한 바람(먼지), 소음 등 방지에 효과적입니다.
• 제품장점 / 사용효과
- 방풍, 단열효과로 초기동해 방지 및 양생온도 확보
- 탈·부착이 용이하고 보수, 수리가 가능함
- 인장성능 개선으로 사용횟수 증가(방풍실험으로 검증)
- 차음효과로 공사소음 저감(차음실험으로검증)
- 전용사용이 가능하여 경제성 우수
- 반투명으로 채광성 확보되 안전사고 예방

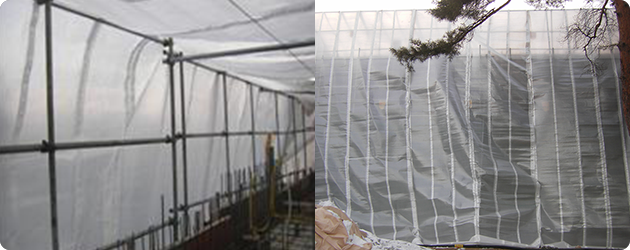

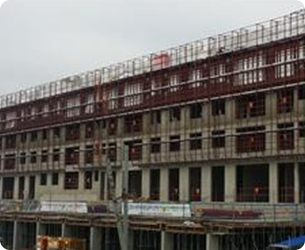

수직거푸집 양생버블시트

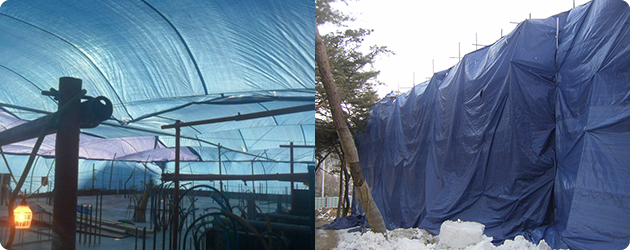

일반천막지 사용
수직거푸집 양생용 버블 시트
한중콘크리트 시공 시 건축물 측면부의 가열 보온용 양생막으로 사용되는 제품으로 버블시트 표면에 보강재(탈형 후에도 보온양생이 필요하며, 갱폼용 버블시트는 보강재 (HD MESH)를 추가하여 시트 자체의 인장성능을 높였고, 기존 버블시트의 장점인 단열성, 기밀성, 시공성 및 전용성을 확보하여 건축물 측면 수직부 보온 양생에 효과적입니다.

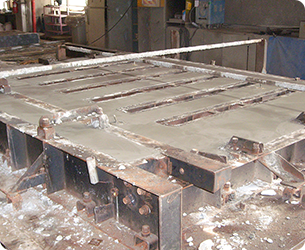

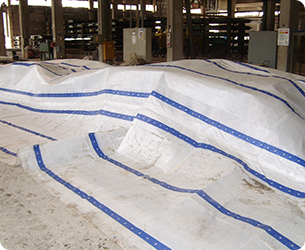

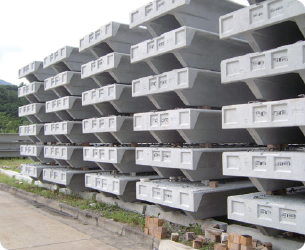

PC(Precast Concrete)용 버블시트
PC제품을 생산하는 공장에서 콘크리트를 양생할 때 사용하는 것으로, 증기양생 시 증기가 외부로 빠져나가는 것과
외기온에 의해 온도가 저하하는 것을 방지하여 단열성을 확보할 수 있으며, 콘크리트 양생실의 수분을 유지시켜 소성수축과 건조수축균열 제어에 효과적입니다.
(조강시멘트와 함께 사용할 경우 증기양생 없이 PC제품을 생산할 수도 있음)
